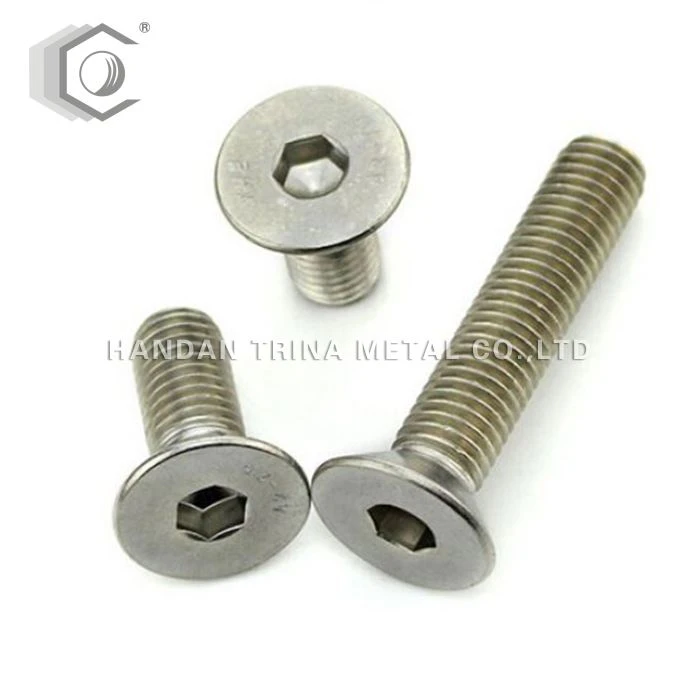

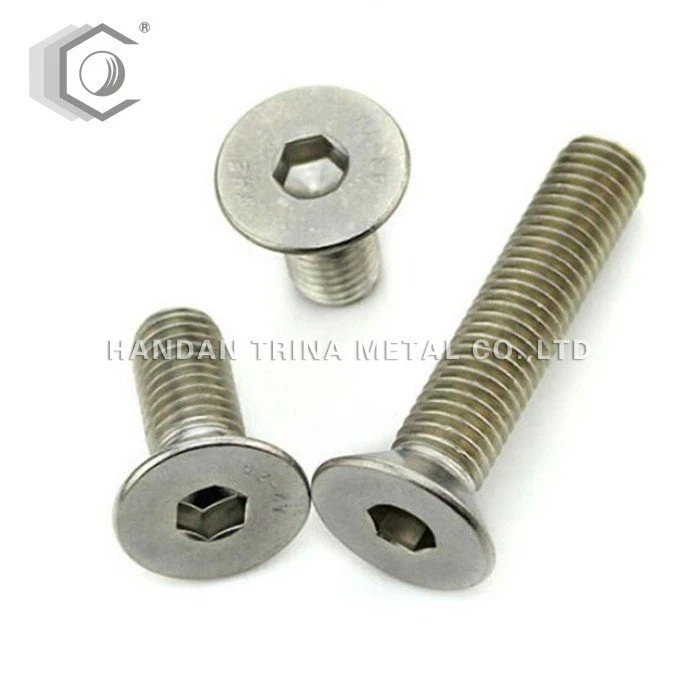

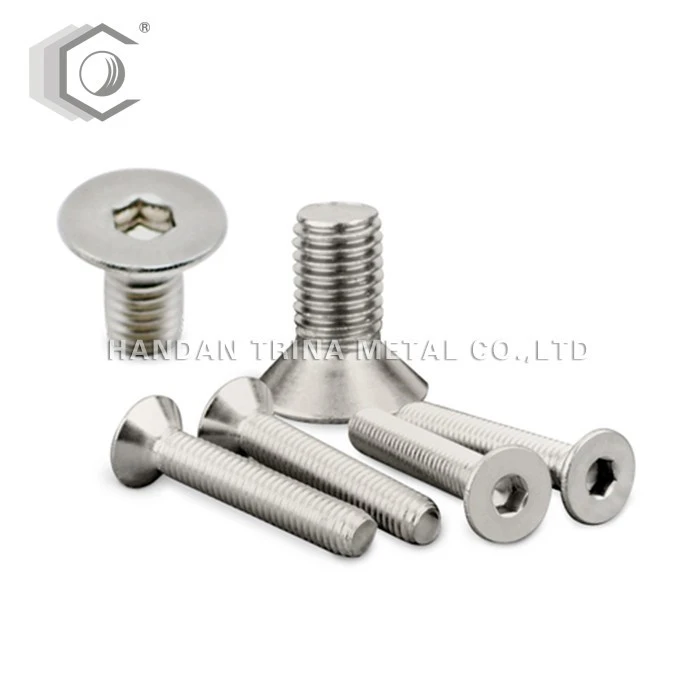

Countersunk interna vinkel bultar kallas också countersunk skruvar och platt maskin skruvar. De är ett slags konstruktionsdelar. Huvudet är en 90-graders kon, som liknar en gemensam träskruv. Huvudet har ett verktygsåtstramningsspår, som ett typsnitt, kors, hexagon, quincunx, pentagon etc.
Storlek:M3-M24

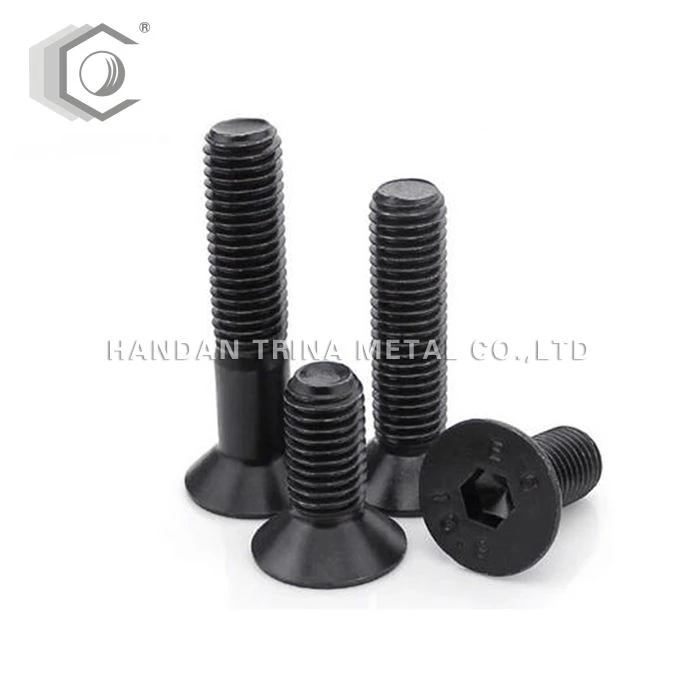

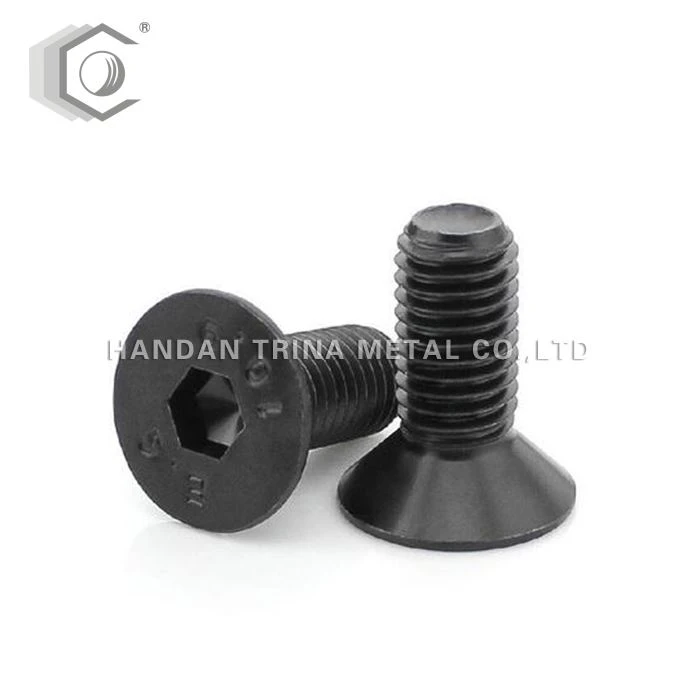

Yta:Zp/SVART
D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
ᵉ | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
S | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
T | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Effekt:
På ytan av monteringshålet på anslutningsstycket bearbetas ett 90-graders koniskt runduttag, och huvudet på den platta maskinskruven ligger i det runda uttaget och är i jämnhöjd med anslutningsstyckets yta. Flat maskin skruvar används också i vissa tillfällen med halv-runda huvudet platt maskin skruvar. Denna typ av skruv är vackrare och används på platser där ytan kan tillåta lite utsprång. Skruvar spelar rollen att ansluta två eller flera objekt och är en oumbärlig nödvändighet i det dagliga livet eller industriell tillverkning.
Instruktioner:
Motsans skruv för huvudet används mestadels efter installationen, delarnas yta kan inte höjas, och de fastsna delarna har två tjocklekar, den så kallade tjocka, vilket innebär att tjockleken på den fästa delen är större än tjockleken på countersunk-skruvens huvud Efter att skruven är åtdragen finns det fortfarande en del av skruvgängan som inte går in i det gängade hålet. I detta fall kan motsunkskruven definitivt dras åt. Det finns vanligtvis en annan situation, det vill säga tjockleken på de fastspänna delarna är mindre än höjden på huvudet på countersunk skruv, som är vanligt i plåtdelar i mekanisk utrustning, såsom anslutning av gångjärnet av chassit, dörren och lådan; plåten på utrustningen Anslutning av överdrag och utrustning etc. På grund av den lilla tjockleken på delen, är skruven genom hålet i den fastspänna plåtdelen helt ett koniskt hål. I detta fall, när countersunk skruven är åtdragna, skruvhuvudet är inte en konisk yta för att komprimera plåtdelen , Men botten av skruvhuvudet och toppen av det gängade hålet pressas. Även om skruven känns att skruven är åtdragna, sitter plåtdelen fast istället för att tryckas in. I detta fall, även om skruven känner att skruven är åtdragna, är plåten Guldbiten verkligen inte åtdragna. Detta är en mycket vanlig situation.
